موقعیت شما: اخبار

تاریخ ایجاد: 1396/7/5 تعداد بازدید: 4554 تعداد نظرات ارسالی: 0 نویسنده: omrani
پاورهای +HP گرین، مدرن‌ترین پاورهای میان رده

نسل جدید پاورهای +HP گرین، با طراحی جدیدتر، عملکردی بهتر و گارانتی بیشتر...


اگر از مشتریان قدیمی منابع تغذیه سوئیچینگ GREEN باشید، بدون شک آوازه کیفیت، کارایی و قیمت مناسب پاورهای سری HP که از حدوداً 4 سال پیش روانه بازار شده‌اند، به گوشتان خورده است. سری High Performance (HP) که منابع تغذیه میان رده نیمه ماژولار شرکت پردیس صنعت سیاره سبز محسوب می‌شوند بازار آن دسته از کاربران را هدف گرفته که به دنبال قطعاتی با نسبت کارایی به قیمت باشند!

به بیان دیگر، کسانی که می‌خواهند با کمترین هزینه ممکن، بالاترین بازدهی و کارایی را تجربه کنند، معمولاً این سری از پاورهای گرین را انتخاب می‌کنند؛ اما GREEN برای این دسته از کاربران خود، یک سورپرایز بسیار بزرگ تدارک دیده...!

همانطور که در خبر معرفی پاورهای سری OCPT به آن اشاره شد تقریباً از یک سال پیش، واحد تحقیق و توسعه (R&D) شرکت پردیس صنعت سیاره سبز، پس از ماه‌ها مذاکره با معتبرترین تأمین کنندگان پاور در دنیا و با بررسی‌های متعدد انجام شده در آزمایشگاه تخصصی تست پاور خود بر روی مدرن‌ترین طراحی‌های منابع تغذیه سوئیچینگ حال حاضر، با در نظر گرفتن الزامات و استانداردهای بسیار جدید، در نهایت با انتخاب بهترین پلت فرم در بین نمونه های دریافتی از تامین کنندگان معتبر، اقدام به سفارشی سازی و ارایه الزامات طرح نهایی مد نظر خود نمود و در فاز اول جایگزینی پاورهای پرفروش سری HP و همچنین مدل‌های با توان کمتر از 1000W سری OC+ در اولویت قرار داده شد که در این بخش به تشریح قابلیت‌های نسل دوم پاورهای HP با مدل تجاری HP+ خواهیم پرداخت...



پاورهای سری جدید GREEN HP+



نسل جدید پاورهای HP+ گرین، چه از نظر ظاهری و چه از نظر باطنی، هیچ شباهتی با نسل قبلی خود (پاورهای HP گرین) ندارند و در کل مجهز به پلتفرمی کاملاً متفاوت و البته بسیار مدرن‌تر از نسل قبل خود می باشند. در ادامه به تشریح قابلیت‌های جدید این سری در مقایسه با نسل قبل می‌پردازیم.



  • توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه

در این سری دیگر خبری از توپولوژی نسل قبل Double Forward نیست و همانند منابع تغذیه رده بالا به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد. همچنین مبدل‌ تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد که این امر نیز در عمل و به‌خصوص در وضعیت بی‌باری، باعث افزایش بازدهی مصرف انرژی (Efficiency) خواهد شد.



پاور سری جدید گرین HP Plus



به‌صورت میانگین بازدهی مصرف انرژی "بخش اولیه" در منابع تغذیه سوئیچینگ مجهز به این توپولوژی بین 93% تا 96% خواهد بود.





  • توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه

پاورهای سری HP+ بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی "مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification)" بهره می‌برد. در تکنولوژی Synchronous Rectification از دیودهای شاتکی در بخش خروجی استفاده نشده و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. در پاورهای سری HP+ به لطف استفاده از نسل سوم پاور ماسفت های سری OptiMOS کمپانی آلمانی Infineon ، شاهد افزایش چشمگیر کارایی و کاهش افت ولتاژ و تلفات حرارتی هستیم. همین امر به‌صورت محسوس باعث افزایش عمر مفید و تحمل منبع تغذیه در برابر حرارت بالا می‌شود.



پاورهای سری جدید HP+



همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (+12V,+5V,+3.3V) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن NLO (No Load Operation) به قابلیت‌های این سری از منابع تغذیه شده است.





  • عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری HP+ از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.



پاورهای سری جدید HP+





  • Voltage Regulation کمتر از 2.5% برای شاخه‌های خروجی +3.3V, +5V و +12V

استفاده از توپولوژی مبدل‌های DC-DC برای ساختن ولتاژ شاخه‌های +5V و +3.3V به همراه فیلترهای LC با ظرفیت بالا در بخش ثانویه باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این سری از پاورها شده است.



پاور سری جدید گرین HP Plus

همچنین مستقل بودن بخش‌های اصلی کنترل و مدیریت ولتاژ هر یک از شاخه‌های خروجی در پاورهای مجهز به این توپولوژی در بخش ثانویه، عملکرد صحیح و دقیق آن‌ها را در وضعیت بی‌باری (Zero Load) و همچنین Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی) تضمین می‌کند.



  • بهره‌مندی از خازن‌های جامد و الکترولیت تماماً ژاپنی از نوع 105°C در بخش اولیه و ثانویه

در منابع تغذیه سری HP+ در هر دو بخش اولیه و ثانویه از خازن‌های جامد (Solid) و الکترولیتی ساخت کمپانی‌های ژاپنی معروف Rubycon و Nippon Chemi-Con با قابلیت کارکرد در دمای 105°C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85°C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.



پاورهای سری جدید HP+





  • ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌های خروجی پاورهای سری HP+ به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه حداکثر 40mV(pp) می باشد که معادل یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.



پاورهای سری جدید HP+





این نتایج به لطف طراحی مدار، کیفیت قطعات داخلی (خصوصا در بخش فیلتراسیون خروجی)، ظرفیت خازن ورودی و... به دست آمده است.





  • فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع FDB (Fluid Dynamic Bearing)

پاورهای نسل دوم HP+ به فن‌های بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به دلیل عملکرد بسیار خنک این سری از پاورها، از فن‌های بسیار کم صدا با حداکثر سرعت چرخش 1200RPM/1500RPM برای خنک سازی آن‌ها استفاده شده است. علاوه بر این به لطف کنترلر فن هوشمند در نظر گرفته شده برای فن این مدل پاورها، نویز صوتی آن‌ها تا 80% الی 90% بار نامی، تقریبا غیر قابل شنیدن خواهد بود!



پاورهای سری جدید HP+



پاورهای سری جدید HP+ پاورهای سری جدید HP+ پاورهای سری جدید HP+



  • افزایش بازدهی مصرف انرژی (Efficiency) و کسب گواهینامه 80 Plus GOLD

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای HP+ سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها از سطح  80 Plus Bronze در نسل قبل به 80 Plus Gold در نسل جدید ارتقاء یابد. در واقع میانگین بازدهی مصرف انرژی در پاورهای نسل جدید HP+ بیش از 91% است. این در حالی است که میانگین بازدهی مصرف انرژی پاورهای نسل قبل HP به‌صورت میانگین 86.5% بود.



  • ورودی ولتاژ Full Range

بر خلاف نسل قبلی پاورهای سری HP که دارای ورودی ولتاژ از نوع 230V AC بودند، مدار بخش ورودی در پاورهای سری HP+ از نوع Full Range و با قابلیت پشتیبانی از هر دو استاندارد ولتاژ 115V @ 60Hz / 230V @ 50Hz طراحی شده است. این قابلیت که تاکنون فقط در پاورهای رده بالای گرین وجود داشت این امکان را فراهم می‌کند تا منبع تغذیه حتی در صورت وجود نوسانات شدید ولتاژ ورودی در محدوده  90V – 264V AC @ 47Hz -63Hz بدون هیچ مشکل و کوچک‌ترین تغییرات در سطح ولتاژهای خروجی به فعالیت خود ادامه دهد.



  • کابل‌های خروجی تماماً فلت

در پاورهای سری HP+ علاوه بر کابل‌های ماژولار، سایر کابل‌های خروجی (شامل 24Pin ATX، 8Pin E-ATX و 6+2Pin PCIe) نیز از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و همین امر کابل کشی قطعات را آسان‌تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد.



پاورهای سری جدید HP+

پاورهای سری جدید HP+ پاورهای سری جدید HP+ پاورهای سری جدید HP+





  • اضافه شدن مدل 500W به جمع خانواده پاورهای میان رده

همان‌طور که اشاره شد پلتفرم‌های مدرن سخت افزاری رفته‌رفته کم مصرف‌تر می‌شوند. در سری جدید HP+ علاوه بر رنج توان‌های قبلی یک مدل 500W نیز به جمع این خانواده اضافه شده است تا کاربرانی که پلتفرم‌های کم مصرف، نیاز آن‌ها را برطرف می‌کند نیز بتوانند با هزینه کم‌تری از ویژگی‌های کم نظیر این سری از پاورها بهره‌مند شوند.

پاورهای سری جدید HP+



  • 62 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری HP+ گارانتی این سری از پاورهای میان رده خود را از 37 ماه (در سری نسل قبل HP) به 62 ماه افزایش داده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم خود ارائه دهد.

در ادامه توجه شما را به مشخصات فنی و عکس‌های این محصول جدید جلب می‌کنیم.



  • جدول مقایسه ای بین سری قدیمی HP و سری جدید +HP: (در این جدول فقط به تفاوت های این دو سری پاور اشاره شده است)



مدل

HP Series (2013)

HP+ Series (2017)

تصویر

پاورهای سری جدید گرین HP+

توپولوژی

اولیه

Double Forward

Half-Bridge

LLC Resonant Converter

ثانویه

Group Regulation

Synchronous Rectification

DC-DC converters

ATX 12V Version

2.31

2.4

گواهینامه 80 Plus

Bronze

Gold

میانگین بازدهی مصرف انرزی

86.5% @ 230V AC

91% @ 230V AC

تکنولوژی یاتاقان فن

135mm Gulf Fan / 11-Blade

Sleeve Beeraring

135mm Fan / 11-Blade

Fluid Dynamic Bearing (FDB)

حداکثر سرعت چرخش فن

1800 دور در دقیقه

1500 دور در دقیقه

محدوده عملکرد کم صدای فن

تا %60 الی %70 توان نامی

تا %80 الی %90 توان نامی

استاندارد و محدوده ولتاژ ورودی

230V Only

180V – 245V AC @ 50Hz

Full Range

90V – 264V AC @ 47Hz -63Hz

برخورداری از خازن های جامد

خیر

بله

خازن های جامد 105°C ژاپنی (ثانویه)

پروتکش های محافظتی OCP, OVP, UVP, OPP, SCP, OTP, SIP OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO

کابل های خروجی فلت

فقط کابل های ماژولار

تمامی کابل ها

رنج توان مدل ها

600W – 700W

500W – 600W – 700W

گارانتی گرین

37 ماه

62 ماه





جدول مشخصات فنی پاورهای HP+ Series گرین:



80PLUS

+5V/SB

-12V

+12V

+5V

+3.3V


MODEL

3A

0.3A

41.6A

20A

20A

پاورهای سری جدید گرین HP+

GP500B-HP+

500W

15A

3.6W

500W

105W

500W Continuous Power @ 50°C



80PLUS

+5V/SB

-12V

+12V

+5V

+3.3V


MODEL

3A

0.3A

50A

20A

20A

پاورهای سری جدید گرین HP+

GP600B-HP+

600W

15A

3.6W

600W

105W

600W Continuous Power @ 50°C



80PLUS

+5V/SB

-12V

+12V

+5V

+3.3V


MODEL

3A

0.3A

58.3A

22A

22A

پاورهای سری جدید گرین HP+

GP700B-HP+

700W

15A

3.6W

700W

120W

700W Continuous Power @ 50°C



--------------------------------------------------------------------------------------------





پاورهای سری جدید گرین HP+

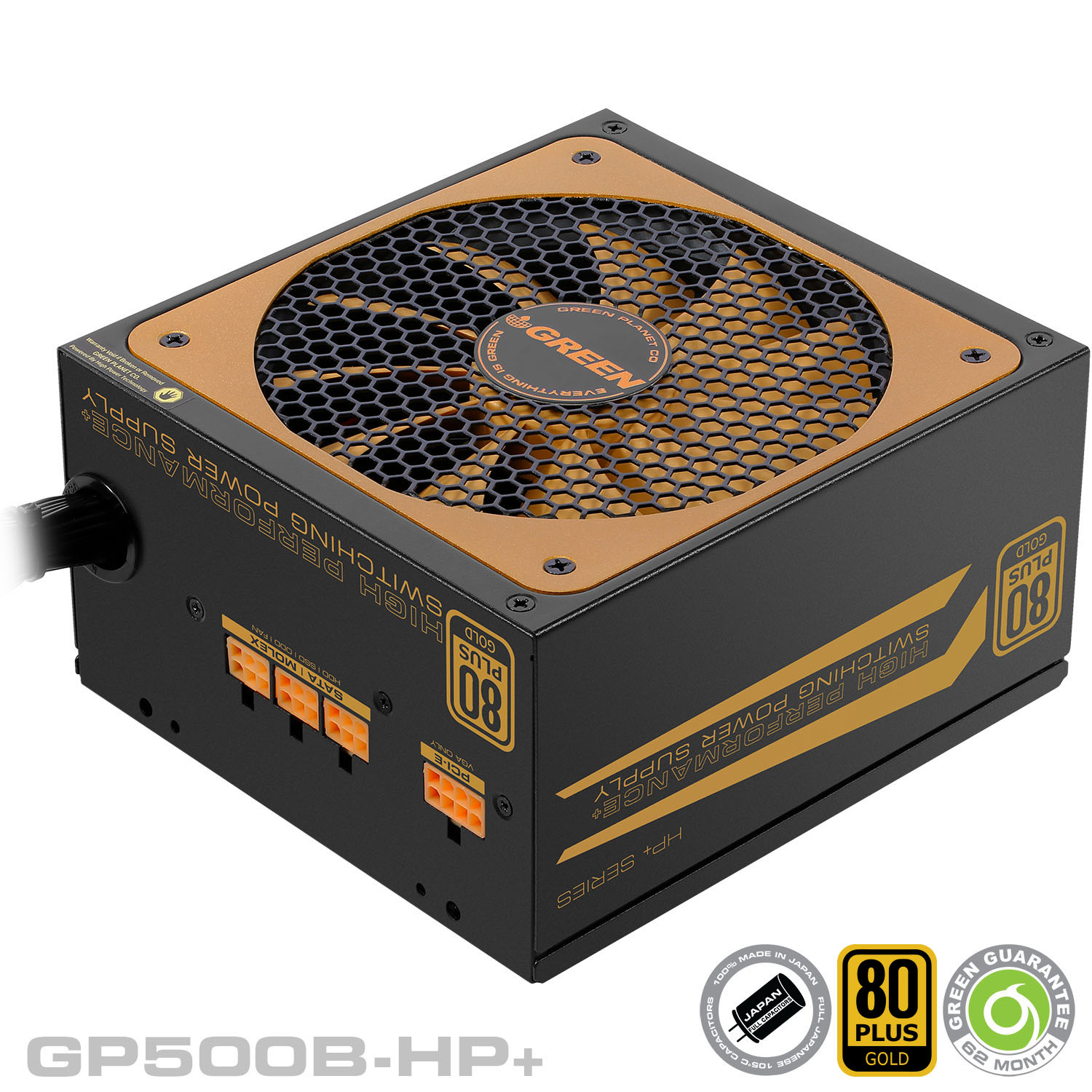

مشخصات فنی پاور گرین مدل +GP500B-HP با توان خروجی مستمر 500 وات:



Model

GP500B-HP+

Standard Version

SSI EPS12V, ATX12V Ver2.4

Continuous Power

500W @ 50°C

Peak Power

600W (Limited Time ≤ 120sec)

+12V Current

41.6A (=Total Output)

Cmbined Wattage +3.3V & +5V

105W

Input Voltage Range

100-240Vac

Input Frequency range

50-60Hz

Input Current

8A max

Power Factor Type

Active PFC

Power Factor Operation

≥ 0.95

P.G Delay Time

100-500ms

Hold Up Time

≥ 16ms

Efficiency

90-92.5% @ 230Vac Input

80 Plus Verification

80Plus GOLD

Energy Related Product

ErP Ready (< 0.5W at Standby Mode)

MTBF

100.000hrs @ 25°C, 230Vac, 50Hz

Cooling Design

135mm Golf Fan - FDB Technology (Fluid Dynamic Bearing)

Protection

OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO

Safety Approvals

FCC, CE, CB, cTUVus, TUV, CCC, Wee

Dimension (mm)

150-W x 86-H x 160-D

OEM

HIGH POWER ELECTRONIC CO., LTD.







--------------------------------------------------------------------------------------------





پاورهای سری جدید گرین HP+



مشخصات فنی پاور گرین مدل +GP600B-HP با توان خروجی مستمر 600 وات:



Model

GP600B-HP+

Standard Version

SSI EPS12V, ATX12V Ver2.4

Continuous Power

600W @ 50°C

Peak Power

700W (Limited Time ≤ 120sec)

+12V Current

50A (=Total Output)

Cmbined Wattage +3.3V & +5V

105W

Input Voltage Range

100-240Vac

Input Frequency range

50-60Hz

Input Current

8A max

Power Factor Type

Active PFC

Power Factor Operation

≥ 0.95

P.G Delay Time

100-500ms

Hold Up Time

≥ 16ms

Efficiency

90-92.5% @ 230Vac Input

80 Plus Verification

80Plus GOLD

Energy Related Product

ErP Ready (< 0.5W at Standby Mode)

MTBF

100.000hrs @ 25°C, 230Vac, 50Hz

Cooling Design

135mm Golf Fan - FDB Technology (Fluid Dynamic Bearing)

Protection

OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO

Safety Approvals

FCC, CE, CB, cTUVus, TUV, CCC, Wee

Dimension (mm)

150-W x 86-H x 160-D

OEM

HIGH POWER ELECTRONIC CO., LTD.








--------------------------------------------------------------------------------------------





پاورهای سری جدید گرین HP+



مشخصات فنی پاور گرین مدل +GP700B-HP با توان خروجی مستمر 700 وات:



Model

GP700B-HP+

Standard Version

SSI EPS12V, ATX12V Ver2.4

Continuous Power

700W @ 50°C

Peak Power

800W (Limited Time ≤ 120sec)

+12V Current

58.3A (=Total Output)

Cmbined Wattage +3.3V & +5V

120W

Input Voltage Range

100-240Vac

Input Frequency range

50-60Hz

Input Current

10A max

Power Factor Type

Active PFC

Power Factor Operation

≥ 0.95

P.G Delay Time

100-500ms

Hold Up Time

≥ 16ms

Efficiency

90-92.5% @ 230Vac Input

80 Plus Verification

80Plus GOLD

Energy Related Product

ErP Ready (< 0.5W at Standby Mode)

MTBF

100.000hrs @ 25°C, 230Vac, 50Hz

Cooling Design

135mm Golf Fan - FDB Technology (Fluid Dynamic Bearing)

Protection

OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO

Safety Approvals

FCC, CE, CB, cTUVus, TUV, CCC, Wee

Dimension (mm)

150-W x 86-H x 160-D

OEM

HIGH POWER ELECTRONIC CO., LTD.





--------------------------------------------------------------------------------------------



گالری تصاویر پاورهای سری +HP گرین:



پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+

پاورهای سری جدید گرین HP+

پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+ پاورهای سری جدید گرین HP+
